I-SDJ Series ACIM Controller (3KW)

Incazelo emfushane:

Amandla: 3KW

Uhlobo: I-AC Motor Controller

Incazelo: Ifanele izinjini zemakethe

Amamodeli asebenzayo: izimoto zikagesi ezincane, amashanela kagesi, izimoto zokubuka indawo zikagesi, izimoto zokugada zikagesi, izithuthuthu zabadala, njll.


Imininingwane Yomkhiqizo

Omaka bomkhiqizo

Incazelo yomkhiqizo wochungechunge lwe-SDJ (3KW).

Isilawuli se-AC sochungechunge lwe-SDJ umshayeli owenzelwe izimoto zikagesi ze-AC ku-voltage ephansi.Njengemishini yokushayela enokwethenjelwa okuphezulu kanye ne-torque enkulu ye-asynchronous motor, eklanywe ngendlela yokulawula ama-quadrants amane, ingakwazi ukulawula isivinini semoto kanye ne-torque ngokunembile.Isetshenziswa kakhulu emotweni yomgibeli kagesi ehlanzekile, imoto yomgibeli yekilasi i-A00 enesivinini esiphansi, imoto ebona indawo kagesi, imoto yokushanela kagesi, imoto esebenza ngogesi, njll.

Isilawuli se-AC sochungechunge lwe-SDJ samukela ukulawula kwedrayivu yedijithali nge-DSP njengomongo, futhi izinga lokuvikela lifinyelela ku-IP67.Isilawuli samukela i-asynchronous motor enokwethenjelwa okuphezulu kanye ne-torque ephezulu njengedivayisi yokushayela, enezici zosayizi omncane, isisindo esilula, ukwethembeka okuphezulu nokuphendula okusheshayo.Ngomsebenzi wempendulo yamandla ukwandisa imayela lokuhamba ngomkhumbi;kanye nemiklamo eminingi yokuvikela efana nomkhawulo wamanje, ngaphezulu kwamanje, izinga lokushisa elingaphezulu, i-rotor ekhiyiwe, i-short circuit, njll.

Izici

Isilawuli samukela i-German DSP, idrayivu yedijithali evamile yamazwe ngamazwe njenge-chip control core, esiza ukwakha inkundla enhle ye-algorithm yokulawula imoto.
Ngokusebenzisa ishubhu ye-MOSFET enamandla aphezulu kudivayisi yamandla, ingabona ukuguqulwa kwamandla okusebenzayo.
Ukuvikelwa okuningi kokuphepha kwesixhumi esibonakalayo se-CAN nokuphathwa kwesitifiketi sokuphepha kwebhethri ye-lithium BMS.
Sekela ukuvikelwa kwesekethe emfushane (isigaba - phansi, isigaba - isigaba, isigaba - umthombo), ukulayisha ngokweqile, izinga lokushisa elingaphezulu, ukuvikelwa kwamandla kagesi.
Ubuchwepheshe bebhuleki obuthembekile nobuguquguqukayo bungathuthukisa imayela lokushayela, ukuze kuhlangatshezwane nezidingo zekhasimende, ngisho nasesimweni sokushayela ngesivinini esiphansi.
Isebenzisa ubuchwepheshe bokunyakaza kwe-micro-motion kanye nobuchwepheshe bokwehla kancane kanye nokubamba amagquma endaweni eyimmango, ikhono elinamandla lokukhuphuka, ukubamba amagquma okuzinzile, ukuqala okuqinile.
Yamukela i-algorithm yokwenza kahle kakhulu & imvamisa 0 kuye ku-300 HZ, ukunciphisa umsindo nobukhulu bokudlidliza.
Umsebenzi ophelele wokuvikela amaphutha, i-buzzer ikhumbuza zonke izinhlobo zamaphutha, ilungiswa kalula.
Isebenzisa ubuchwepheshe bebhasi ye-CAN ukuze kuncishiswe izintambo ezixhunyiwe, ipharamitha ingalungiswa futhi iyahleleka ku-inthanethi.
Ithatha idizayini ehambisanayo ukuze wenze ivolomu ibe yincane nesisindo sibe lula.Umsebenzi wokufunda ngokwakho, yenza lula ukufakwa kanye nezinyathelo zokulungisa iphutha.

Ezinkampanini zezimoto: ukulayisha kalula, ngaphandle kokukhathazeka ngemva kokuthengisa
Ukuzivumelanisa nezimo okuqinile nomsebenzi wokuzifundela
Amadivayisi embonini adumile, ikhwalithi ethembekile
Umsebenzi we-alamu yephutha lokuzibona
Kubasebenzisi: ukuzizwisa okuqinile, ukugabavula okuzitika
Idrayivu ibushelelezi, isiqalo sinamandla, futhi ukusheshisa kunamandla
I-torque enkulu, ikhono eliqinile lokukhuphuka, i-anti-slip emthambekeni
Impendulo yamandla, khulisa ibanga lokuhamba, khulisa impilo yebhethri
Umkhiqizo: design professional, ukucatshangelwa
Ukusebenza okuzinzile
Ukuphepha okuphelele nomklamo wokuvikela

Ukucaciswa

Imodeli yesilawuli SDJ-7.5KW
Ugesi Okokufaka (DC/V) 72V 96V 144 V
Okukhiphayo okuphezulu kwamanje (AC/A) 400A 320A 250A
Kukalwe okukhiphayo kwamanje (AC/A) 115A 78A 52A
Ukukhipha amandla amakhulu (KW) 30 30 30
I-Max frequency output(Hz) 300 300 300
Ibanga lokushisa kwendawo yokusebenza(℃) -30°C-+55°C
Ibanga lokushisa kwendawo yesitoreji (℃) -40°C---+70°C
IP class IP67
Ukusebenza kwe-insulated 72V/96V Okokufaka & okukhiphayo kugobolondo DC1000V, evuzayo yamanje 0.05mA, 20MΩ ukumelana
144V Okokufaka & okukhiphayo kugobolondo DC2100V, 2.1mA evuzayo yamanje, ukumelana okuvalekile 1MΩ
Ukusebenza kahle kwesilawuli 0.98
Indlela yokupholisa Ukupholisa imvelo/Ukupholisa umoya
Indlela yokulawula Ukulawula i-Vector
Uhlobo Lwezimoto I-asynchronous motor
Izinga lokudlidliza I-GB/T2423
Indlela yokuxhumana CAN
Isisindo (Kg) 4kg

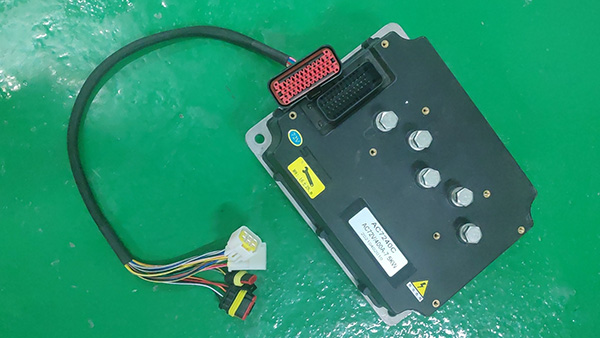

Isithombe Somkhiqizo

SDJ Series ACIM Controller (3KW)2
SDJ Series ACIM Controller (3KW)1

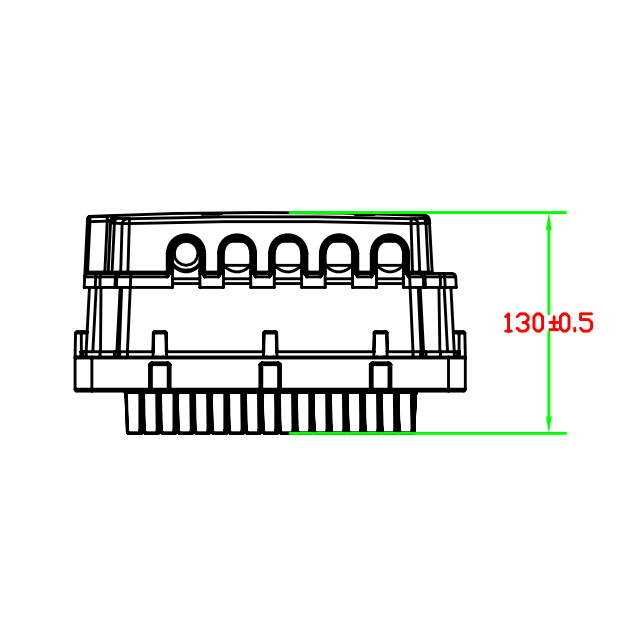

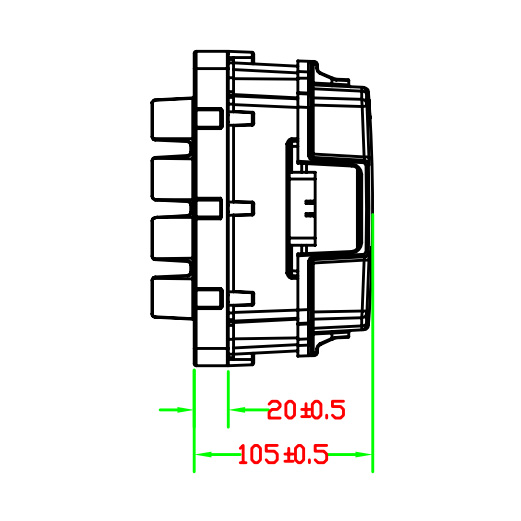

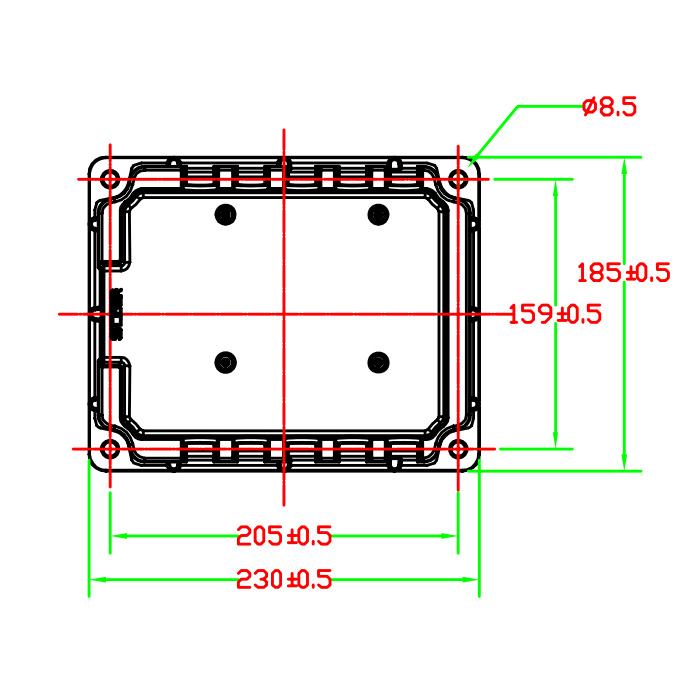

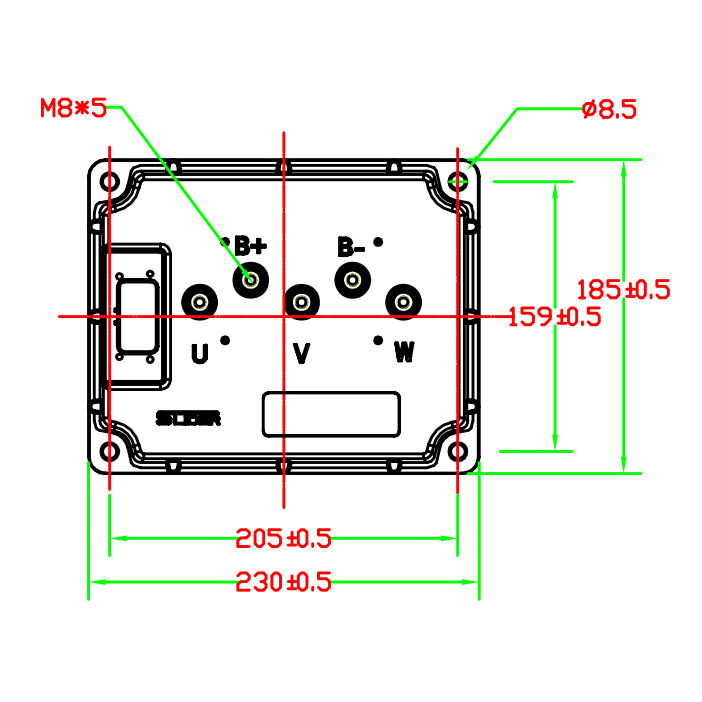

Imidwebo yobukhulu

SDJ Series ACIM Controller (3KW)3
SDJ Series ACIM Controller (3KW)4
SDJ Series ACIM Controller (3KW)5
SDJ Series ACIM Controller (3KW)6
